Umbau auf LED im Haus
und Wohnmobil.



Nach dem ich unser Wohnmobil auf LED Leuchtmittel umgerüstet habe,
fingen wir im Oktober 2008 an unser Haus auch nach und nach auf LED
Beleuchtung um zustellen.

Zuerst waren wir sehr skeptisch ob LED eine Alternative ist.
Doch mittlerweile sind wir begeistert davon und haben das gesamte Haus auf
LED Leuchtmittel umgestellt. Da ich mittlerweile vermehrt Anfragen
über unsere Seite oder aus verschiedenen Foren bekommen habe,
möchte ich hier jetzt nach und nach die verschiedenen Leuchtmittel und
ihren Einsatz bei uns im Haus einmal zeigen. So kann man sich vielleicht besser etwas
darunter vorstellen. Die LED Leuchtmittel die wir eingesetzt haben, bekommt man nicht
im Baumarkt oder bei Ebay, wir haben die Erfahrung gemacht, das es erheblich Qualitätsunterschiede gibt.

Wir haben nur Leuchtmittel im Farbton, Warmweiß oder Amber Warmweiß,
kein bläuliches Licht. Grundsätzlich ist LED Beleuchtung ein ganz anderes Licht,
schwer mit Halogen oder normalen Glühlampen zu vergleichen.

Persönlich gefällt uns das Licht in vielen Situationen besser.
In erster Linie ging es uns aber um das Strom sparen. Ihr kennt das sicherlich,
drei Jugendliche. Rollläden runter, Licht an, PC usw. Schnell auf den Flur oder Küche
und natürlich wieder vergessen das Licht auszumachen.
Da kommt ganz schön was an Energie zusammen. Das wollten wir ändern. Zuerst nutzen
wir Energiesparlampen. Mal abgesehen das sie immer ein paar Sekunden brauchen bevor sie
richtig ihre Leuchtkraft entfalten, haben Sie so ein gelbliches Licht, werden sehr heiß und waren
häufig defekt. Da kam uns die LED Technik entgegen. Geringer Stromverbrauch, keine Hitzeentwicklung,
kein UV Licht, somit kein ausbleichen von z.B.: Polstern und Insekten werden nicht
angezogen. Und vor allem lange Lebensdauer.

Wir haben keine neuen Lichtleisten oder sonstiges gekauft, sondern die vorhandenen
Leuchtmittel ausgetauscht.

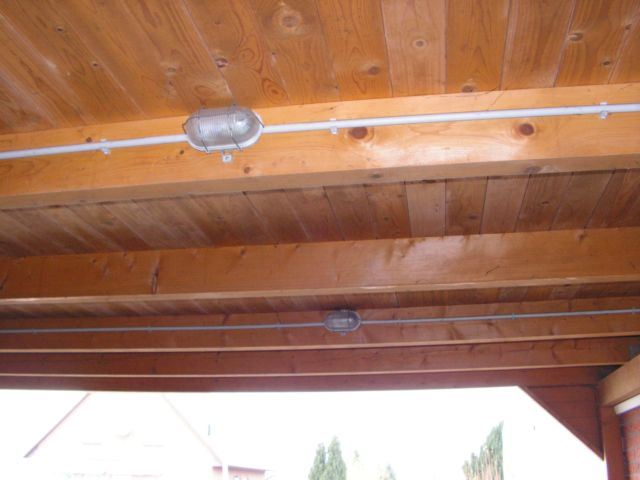

Hier seht ihr Lampen die bei uns unter dem Carport hängen, insgesamt 5 Stück.
Sie werden über einen Bewegungsmelder gesteuert und da wir auf dem
Land leben werden sie oft durch Katzen und Mäuse ausgelöst und brennen so recht häufig.
Hier waren 60 Watt Glühbirnen drin und auch immer wieder defekt.

Diese habe ich durch so genannte SMD LED miniGlobe ersetzt.

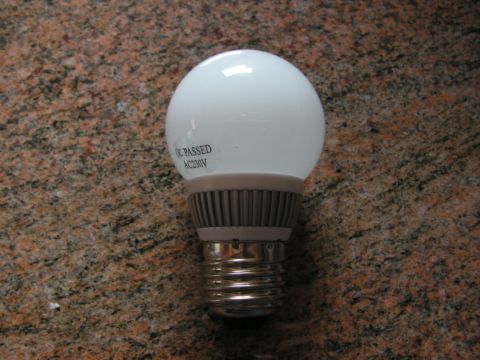

So sehen diese SMD LED miniGlobe aus, gibt es auch in E27 und E14 Fassung.

Sie entsprechen etwa einer Leistung vergleichbar mit einer 35 Watt Glühbirne.
Sie hat einen Abstrahlwinkel von 120 C° und einem Verbrauch von ca. 1,6 - 2 Watt.

Gerade für den Außenbereich, reicht das Licht dicke aus.

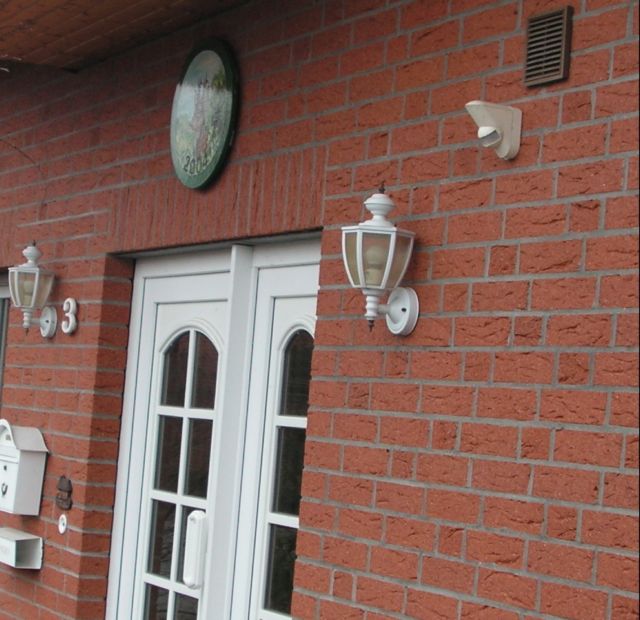

Ich habe dies auch wie hier zu sehen im Eingangsbereich eingesetzt.

Diese SMD LED miniGlobe ist vielseitig einsetzbar.

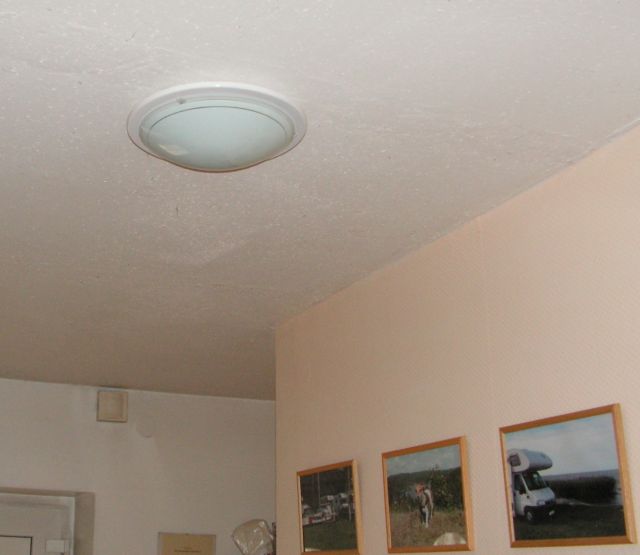

Hier z.B. unter der Decke im Flur. Dem ein oder anderen ist es vielleicht
zu dunkel, wir finden um auf dem Flur etwas zu sehen, sich die Jacke oder die
Schuhe anzuziehen ist die hell genug.

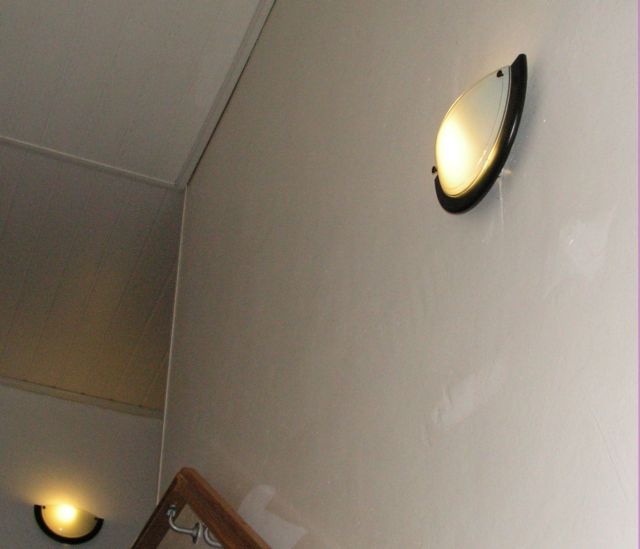

Genau wie hier im Treppenaufgang.
Solche Lampen kennt bestimmt auch jeder, dafür sind die
Perfekt und da stört es einen auch nicht so wenn
die Kinder wieder das Licht brennen lassen ;-)

Aber auch für ganz einfache Anwendungen ist dieses Leuchtmittel ideal.

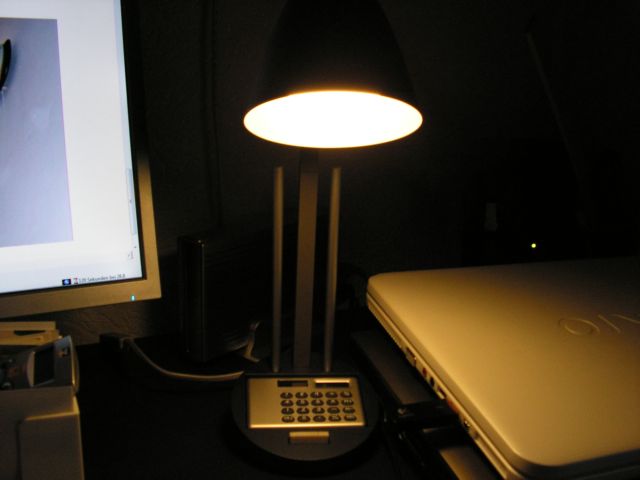

Hier stand vorher eine Schreibtischleuchte, mit einem 35 Watt Halogenspot.
Die wurde immer sehr heiß und blendete extrem.
Diese habe ich dann durch eine ganz einfache Lampe für 8,- € aus dem Baumarkt ersetzt
die SMD LED miniGlobe rein, genial.

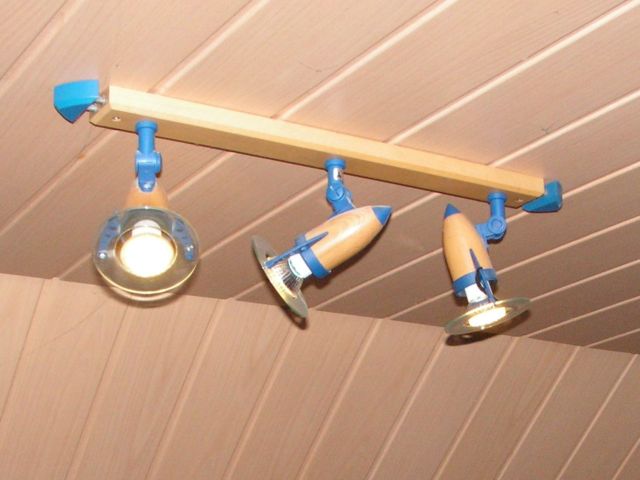

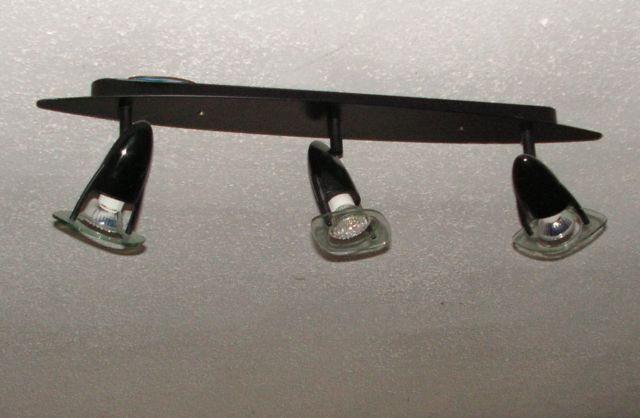

Das kennt bestimmt auch jeder. Solche dreier Strahler habe ich
im Arbeitszimmer und den Kinderzimmern verbaut, war damals modern ;-).
Früher waren hier 60 Watt Reflektorbirnen drin, dann habe ich
Energiesparlampen probiert, gefiel mir überhaupt nicht.
Gelbes Licht und waren schnell kaputt.
Jetzt habe ich hier 60er LED Strahler verbaut.
Die reichen für die normale Ausleuchtung aus.
Hier ist ein schönes Beispiel, denn hier konnte ich keine stärkeren LED Lampen einbauen,
da die Plastik Abdeckung vor der Lampe einen Einbau einer
größeren LED Lampe verhinderten, darauf sollte man vorher achten.

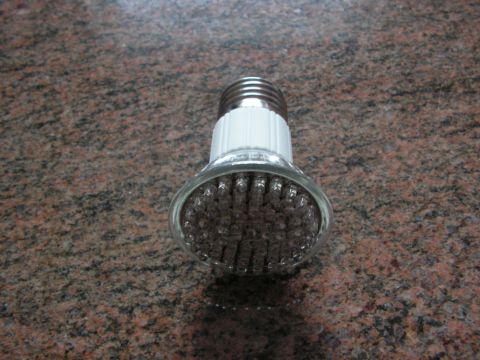

Hier noch mal das Leuchtmittel. Man bekommt die auch in den Fassungen
E14, E27, GU10 oder als Niedervolt MR16.
Sie haben einen Abstrahlwinkel von 40 bis 45C°
und einen Durchmesser vom 5 cm.

Noch eine Möglichkeit die 60er LED einzusetzen.

Hier die Strahler aus einem der Kinderzimmer.

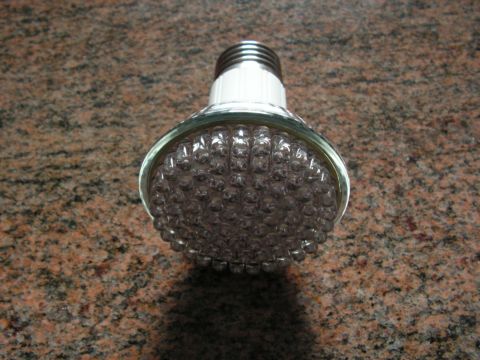

Hier ist der Kunststoffring größer und somit konnte ich hier die größere LED
mit 78 LEDs einbauen.

Diese kann man wieder in den Fassungen E14, E27 und GU10 bekommen.
Der Abstrahlwinkel liegt hier bei 60 C° und dieses Leuchtmittel
hat einen Durchmesser von 6,3 cm.

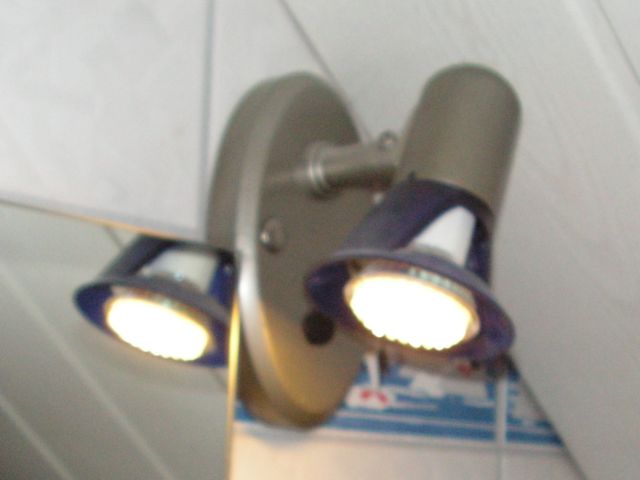

Das sind die Strahler in unserem Bad.
Im Bad und Gästebad waren vorher jeweils 3 Halogenspots
eingebaut mit jeweils 35 Watt !

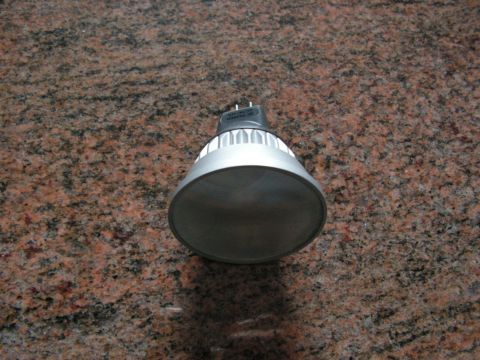

Diese habe ich jetzt durch diese SMD LED 24er Spot ausgetauscht.

Die haben einen Durchmesser von 5 cm und einen Abstrahlwinkel von 75C°.

 Es gibt sie auch in den Fassungen E14, GU10 und MR16 wie hier zu sehen,
das ist Niedervolt und somit
ist diese LED auch hervorragend im Wohnmobil einsetzbar.
Bei uns unter der Decke waren die Spots in der MR16 Version also
auf Niedervolt mit einem Trafo eingebaut. Wenn man diese Leuchtmittel
nun gegen LEDs austauscht, sollte man vorher drauf achten ob der
Trafo eine Nennleistung hat. Die meisten Trafos haben eine Nennleistung von
z.B.: 20 Watt. Jetzt kommen da drei LED Spots rein mit einer Leistung
von ca. 3 Watt und schon schaltet der Trafo ab und alles bleibt dunkel.

Es gibt zwei Möglichkeiten, entweder man wechselt man den Trafo
gegen ein LED Trafo aus oder wenn die Möglichkeit besteht
den Trafo zu entfernen und in der Decke nach oben genug
Platz ist, am besten 6,5 bis 7 cm, kann man die Beleuchtung auf Hochvolt umstellen.

Dies habe ich in beiden Badezimmern gemacht, Trafo entfernt und die MR16

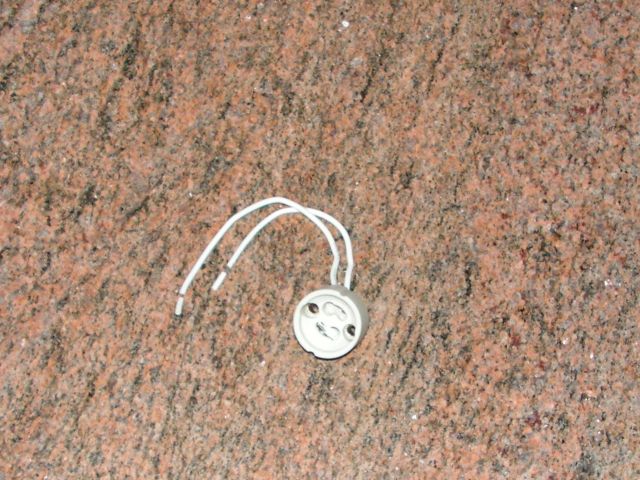

Anschlusskabel durch diese GU10 Stecker ersetzt.

Danach die SMD LED 24er eingesetzt als GU10.

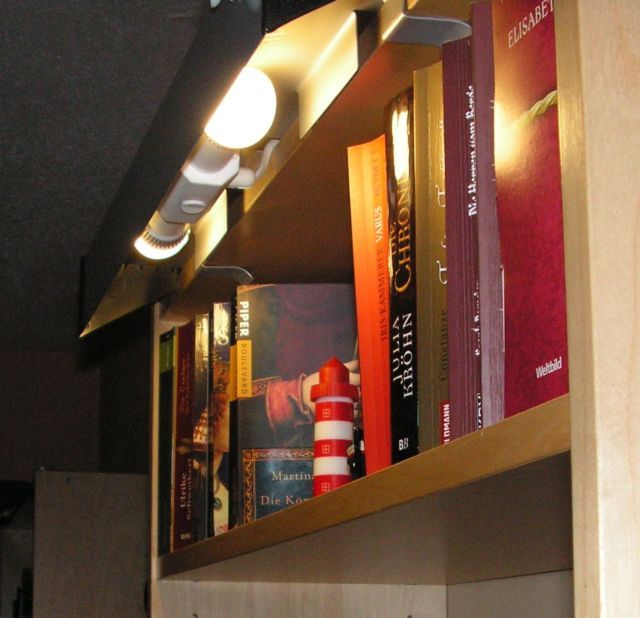

Hier haben wir zwei Bücherregale. Diese wurden angeleuchtet
durch zwei Kerzenbirnen a 25 Watt. Da wir zwei von den Regalen
haben, waren das 100 Watt, daher haben wir die meistens nicht eingeschaltet.

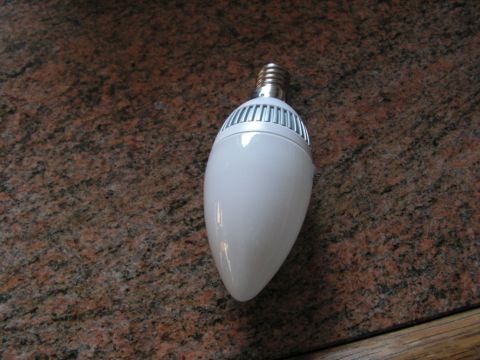

Hier habe ich jetzt diese Kerzen LEDs eingebaut.
Gibt es in E14 und E27 Fassung.
3,7 cm Durchmesser und 120 C° Abstrahlwinkel.
Sie entsprechen etwa einer 35 Watt Birne.

Das kennt bestimmt auch jeder.

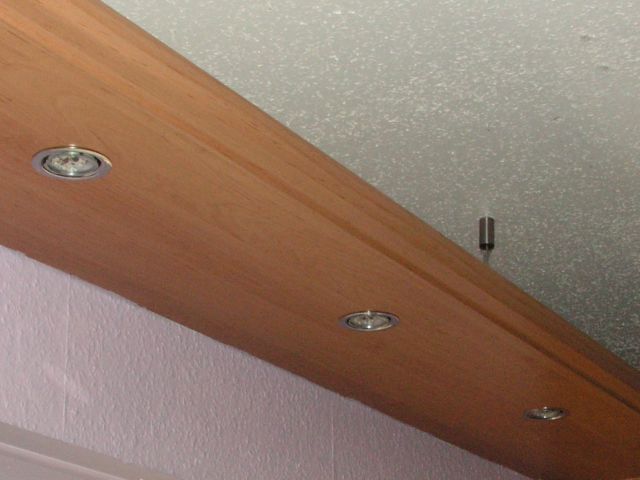

Einbaustrahler hier bei uns in der Küche, so ähnliche sind
auch bei uns im Wohnmobil verbaut.

Dort waren vorher 10 Watt Stiftsockel Halogen Lampen drin.
Hier werden die Halogenstifte seitlich eingesteckt.

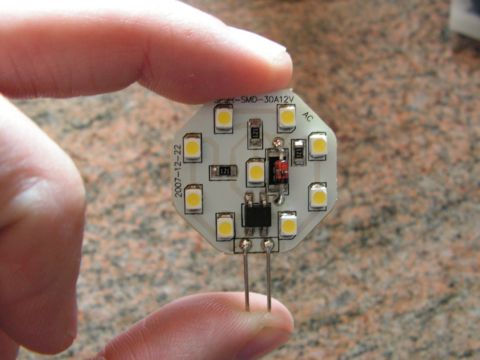

Diese haben wir jetzt durch diese SMD 9er LED G4 Stiftsockel ausgetauscht.



Hier gibt es auch wieder riesige Qualitätsunterschiede.
Wichtig ist u.a. was für ein Chipsatz verwendet wird.
Die neue Generation läuft sogar auf 14 Volt, ideal für den Einsatz
im Wohnmobil.  Das Licht ist im Wohnmobil super,
in der Küche ist es natürlich wesentlich dunkler
aber nur zum Ausleuchten reicht es völlig aus, zum arbeiten haben wir noch ein anderes Licht.
Diese Leuchtmittel haben einen Abstrahlwinkel von 120 C°.

Sollte der Einbaurahmen genug Durchmesser haben um genau zu sagen
min. 38mm für das Leuchtmittel, kann man auch eine wesentlich hellere LED einbauen.

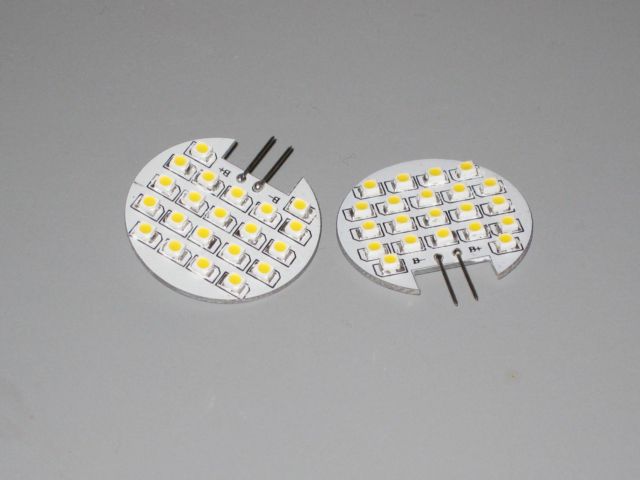

Diese G4H SMD 21 LED wären perfekt. Sie entsprechen in etwa einer 15 Watt Halogenleuchte.

Noch ein Beispiel aus dem Wohnmobil.
So eine Lampe haben sicherlich auch schon viele gesehen.

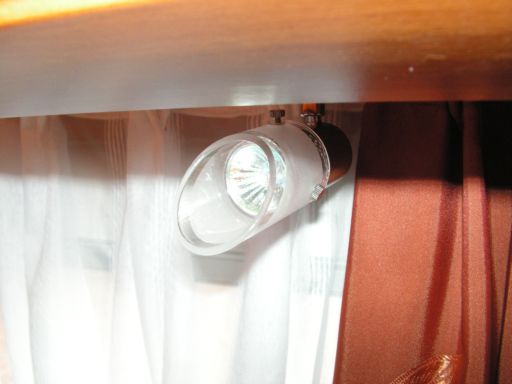

Ein Lesespot aus einem Hobby. Die Lampe wurde extrem heiss und
war zudem viel zu hell. Davon waren gleich vier Spots eingebaut.

Diese haben wir durch LED Spots ausgetauscht.

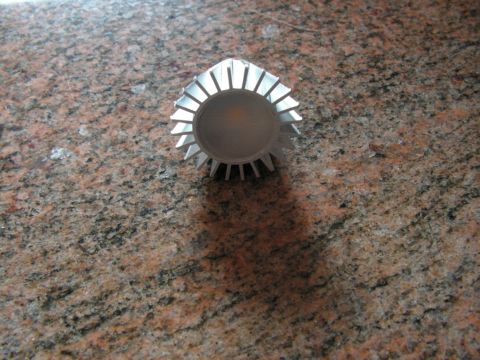

Das ist ein 1,3 Power Watt LED Spot mit einem Nichia Chipsatz.
Ideal als Lesespot mit einem Abstrahlwinkel von 25C°.
In warmweiß. 3,5 cm Durchmesser Anschluss MR11.

Diesen Spot habe ich bei Freunden auch schon direkt in der
Decke im Wohnzimmer eingebaut, aus der Höhe ein geniales Licht.

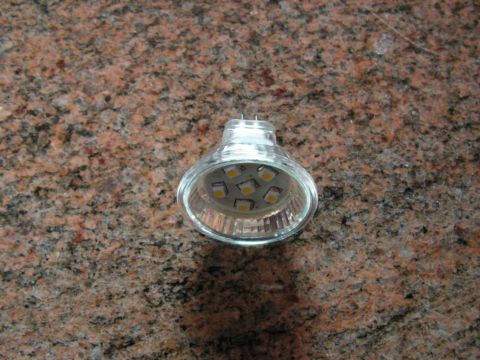

Für diese Fassung MR11 gibt es auch eine LED mit 6 LEDs.

Diese kann man gut als Zusatzbeleuchtung oder im Alkoven einsetzen.
Läuft auch auf 14 Volt und hat einen Abstrahlwinkel von 120C°


G4H 6er LED
Es gibt eine neue Alternative für den G4H Stiftsockel.
Wo die 9er LED noch zu schwach war
und die 21er LED von der Größe oft nicht passt (38 mm Durchmesser)
kommt jetzt die G4H 6er LED wieder auf 14 Volt Basis
aber nur mit einem Durchmesser von 23 mm und dürfte so fast überall
passen. Das Licht ist etwas dunkler als die 21er aber heller als die 9er.
Entspricht fast der Leistung eines 10 Watt Hallogenleuchtmittel.

Noch was neues !

Eine Alternative für die Power Nichia.
Ein MR11 Lesespot, wo die Power Nichia nicht passte auf Grund ihrer
Bauart könnte diese hervorragend passen.

Die Leistung ist fast identisch.

So nach dem wir jetzt einen Hobby 650 FSC fahren,
haben wir diesen natürlich auch gleich auf LED umgerüstet.

Hier nun ein paar Bilder und welche LED wir dort eingesetzt haben.

Hier der typische Spot, verbaut 4 mal in der Dinette und
drei Spots ums Bett verteilt. Diese verbrauchen jeweils
10 Watt. Im Bild sieht man schon die eingebaute LED.

Diese haben wir dort verbaut.
Macht ein super Licht und verbraucht unter 1 Watt.

Diese kennt ihr bestimmt auch. Beleuchteter Kleiderschrank
mit einer G4 Halogen Birne a 10 Watt.

Hier haben wir die G4 H21 eingebaut, verbrauch etwas über 1 Watt
dafür aber schön hell.

Über der Küchenzeile sind ebenfalls die G4 Halogenstifte eingebaut.
Zwei Birnen a 10 Watt und ordentlicher Hitzeentwicklung.

Hier sind diese zum Einsatz gekommen.
G4 H6er, etwas höhere Lichtausbeute wie bei der G4 H9er und etwas
kleiner im Durchmesser somit sollten die so gut wie überall passen.

Direkt über der Küchenzeile sind diese eingebaut.
Ebenfalls G4 Halogenstifte a 10 Watt.

Da der Abstand zur Küchenzeile geringer ist, haben wir hier
die G4 H9er verbaut. Durchmesser 33 mm.

Die gleichen Lampen haben wir auch im Badbereich eingesetzt.
Hier sind gleich 4 Stück in der Decke verbaut, die Lichtausbeute ist
mehr als genug.


Mal wieder etwas neues.
In unserem Hobby ist über dem Sitzbereich, jeweils links und rechts
eine so genannte Ambientebeleuchtung.
Eine Art Lichtleiste mit jeweils 10 Birnen a 5 Watt.
Sieht schick aus, da man die Lampen nicht sieht, sind hinter einer Holzblende
versteckt, doch ziehen sie ganz schön Strom weg.

Nun habe ich diese Lampen raus gedreht und abgeklemmt
und statt dessen ein LED Lichtband angebracht.

Das Lichtband ist auf der auf einer Rolle und kann passend zurecht
geschnitten werden. Ich habe jeweils ein Meter abgeschnitten,
die Isolierung am Ende entfernt, und zwei Kabel angelötet.
Mit der alten "Lichtleiste" verbunden und ein geniales
Licht. Um einiges heller als das alte aber ein angenehmes
warmweiß, Die Spots brauchen wir eigentlich kaum noch.
So ist es jetzt in dem Bereich auch angenehm hell.
Der Verbrauch liegt auf 1 m bei etwa 1 Watt.

Möchtest du mehr erfahren schau es dir doch einfach mal vor
Ort an oder man sieht sich auf einem Stellplatz
oder schick uns eine Email.

Hier gibt es die LEDs die ich im Wohnmobil
und im Haus eingebaut habe.

Fortsetzung folgt....
